地源熱泵的應用范圍

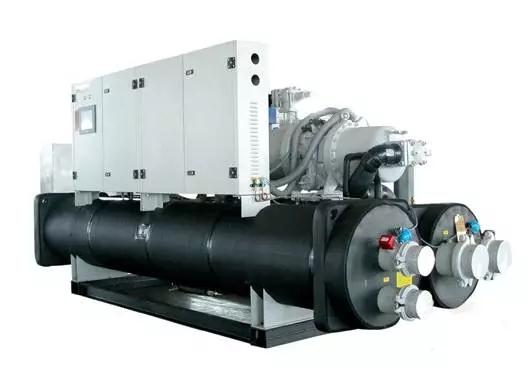

高溫熱回收型地源熱泵空調機組作為一種高效、環保、節能的供熱制冷設備，可以應用于多種采暖空調和熱水供應系統，并可以和其它新能源技術有機結合，提高綜合利用效率。目前，高溫地源熱泵在工程中的實際應用主要有如下幾種途徑：
(1)燃煤或燃油(氣)鍋爐改造工程。直接替代供熱鍋爐，具有占地少，工程量小，環保，安全，運行費用低等優勢，可以直接連接散熱器采暖系統而不需要改造末端系統，雖然一次投資高于普通供熱鍋爐，但因其運行費用僅相當于燃煤鍋爐1/3，其增加的投資可以在3-5年內收回；
(2)建筑采暖、空調和衛生熱水三聯供。衛生熱水供水溫度60℃以上，特別是在夏季，制冷的同時回收空調余熱免費提供衛生熱水，經濟效益顯著；
(3)低溫地熱和地熱尾水利用。對于許多溫度在50℃以下的地熱資源，直接利用效益不佳，可以采用高溫地源熱泵，以其作為熱源，向采暖系統供熱或提供生活熱水。對于50℃以上的地熱資源，一般地熱水在經過采暖系統或生活熱水系統后直接排放或回灌，地熱尾水的溫度在40℃左右，可以利用高溫地源熱泵回收地熱尾水中的熱量向系統供熱，使地熱尾水排放溫度降底到10℃左右，大大提高地熱資源的利用率，使一眼地熱井產生兩眼井的效益。
(4)與太陽能供熱系統的結合。目前太陽能越來越多的應用到建筑熱水供應和空調采暖系統之中，但是因為太陽能資源的不穩定性，基本上需要常規能源作為輔助，如采用電鍋爐、染油(氣)鍋爐輔助加熱。將高溫地源熱泵與太陽能結合用于建筑熱水供應和采暖系統，一方面可以節省大量的能源費用，減少對環境的污染，另一方面，對太陽能熱水的溫度要求降低，在滿足用戶供熱溫度的同時極大的提高了太陽能集熱器的吸熱效率，減少集熱器的投資。
2、高溫地源熱泵技術的發展
隨著各科研單位對地源熱泵研究力度的深入和大量新技術的不斷涌現，高溫地源熱泵技術將不斷發展，其運行效率、出水溫度、應用范圍將會不斷的改進，滿足各種方面的空調供熱需求。相信在不久的將來，在地源熱泵市場上將會有越來越多的產品供供熱空調設計師和用戶選擇。

地源熱泵應用方式

地源熱泵的應用方式從應用的建筑物對象可分為家用和商用兩大類，從輸送冷熱量方式可分為集中系統、分散系統和混合系統。

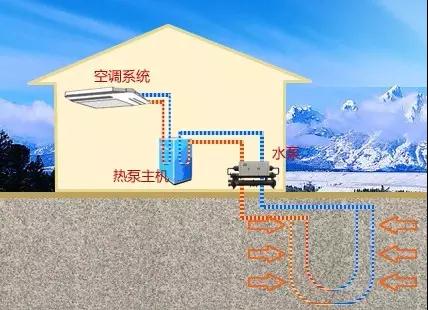

    家用系統

    用戶使用自己的熱泵、地源和水路或風管輸送系統進行冷熱供應，多用于小型住宅，別墅等戶式空調。

    集中系統

    熱泵布置在機房內，冷熱量集中通過風道或水路分配系統送到各房間。

    分散系統

    用中央水泵，采用水環路方式將水送到各用戶作為冷熱源，用戶單獨使用自己的熱泵機組調節空氣。一般用于辦公樓、學校、商用建筑等，此系統可將用戶使用的冷熱量完全反應在用電上，便于計量，適用于目前的獨立熱計量要求。

    混合系統

    將地源和冷卻塔或加熱鍋爐聯合使用作為冷熱源的系統，混合系統與分散系統非常類似，只是冷熱源系統增加了冷卻塔或鍋爐。

    南方地區，冷負荷大，熱負荷低，夏季適合聯合使用地源和冷卻塔，冬季只使用地源。北方地區，熱負荷大，冷負荷低，冬季適合聯合使用地源和鍋爐，夏季只使用地源。這樣可減少地源的容量和尺寸，節省投資。

    分散系統或混合系統實質上是一種水環路熱泵空調系統形式。

    水環路熱泵空調系統

    水環路熱泵(Water-LoopHeatPump，簡稱WLHP)空調系統，它由許多臺水源熱泵空調機(WSHP)組成。這些機組由一個閉式的循環水管路連在一起，該水管路既作空調工況下的冷源，又作供暖工況下熱泵熱源。水環路的冷熱源可以是地源，或鍋爐、冷卻塔聯合方式。

    夏季運行：全部或大多數機組為供冷，熱量水環路排至室外的冷源，如地源或冷卻塔。

    春季/秋季運行：對有內區與周邊區的建筑物，會出現內區需要供冷而周邊區需要供熱，內區的熱量就可被周邊區所利用，即內區空調的排熱與周邊區熱泵供熱所需熱量接近平衡時，室外的冷熱源可以停運。這種制冷供熱同時進行，能量在建筑物內部轉移，運行費用最少，節能效果明顯。

    冬季運行：全部或大多數機組為供熱，供熱源（地源或加熱源）把熱量補充到水環路。

    水環路熱泵空調系統除具有顯著節能特點外，還具有以下特點：

    1、節省占地：不設大的冷凍機房，沒有冷卻塔系統。

    2、能源費用單獨計量：由各部門、住戶或單位獨立承擔，能源費用計量簡單且公平，符合當前的能源費用獨立計量方法。

    3、調節靈活：每臺熱泵空調機在任何時間可以選擇供冷或供熱。

    4、靈活應用：能靈活充份地滿足建筑物各個區的需要，并隨時可以更改用途。
